[ublox] C099-F9P application board(ZED-F9P EVK) Spec.





C099-F9P 애플리케이션 보드는 ublox의 고정밀 위치 측위가 가능한 F9 모듈(ZED-F9P) 내장하고 있는 Global Navigation Satellite System(GNSS, 위성항법시스템) EVK입니다. ZED-F9P 모듈은 GNSS 멀티밴드를 이용하여 고정밀 위치 측위가 가능한 GNSS 모듈입니다. GPS, GLONASS, Galileo, BeiDou 위성 신호를 동시에 수신하여 RTK 기술을 이용하여 수 초 내에 cm급의 정확도를 갖는다 합니다.



NEO-M8P는 GNSS 싱글밴드를 이용하여 정밀 위치 측위를 수행합니다. 따라서 고정밀 위치 측위를 이용하는 서비스 분야에서는 우월한 성능을 갖는 ZED-F9P 모듈을 사용을 추천합니다. ZED-F9P 모듈 특징은 다음과 같습니다.

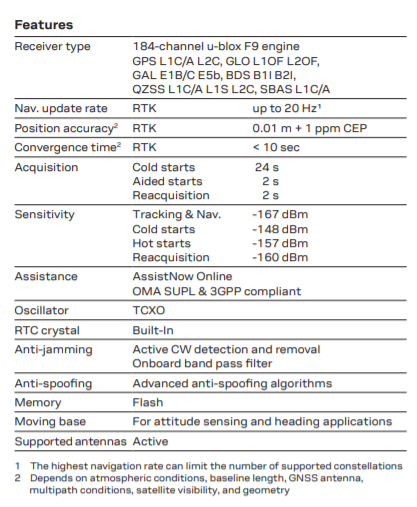

ZED-F9P 모듈 특징(참고: ZED-F9P Product summary)



 C099-F9P 애플리케이션 보드는 Bluetooth 혹은 Wi-Fi 모듈(ODIN-W2)을 내장하고 있어서 short-range 무선 연결이 가능합니다. Bluetooth 관련 내용은 아래 포스팅을 참고하시기 바랍니다.

bobchul.tistory.com/6?category=810311

[ublox] ZED-F9P EVK Bluetooth로 연결 실험

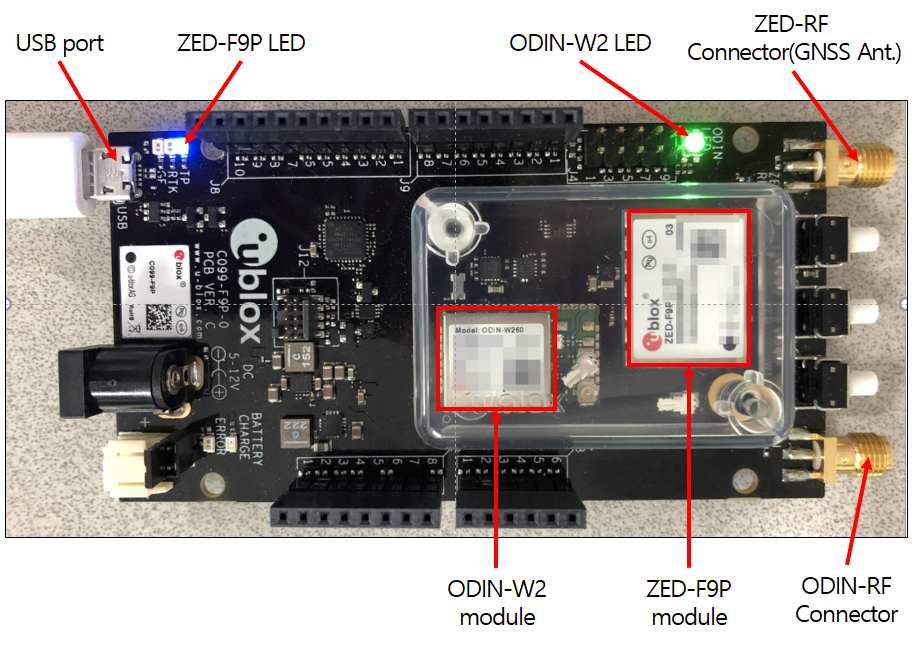

C099-F9P 애플리케이션 보드

 위 사진은 C099-F9P 애플리케이션 보드입니다. ZED-F9P, ODIN-W2 모듈을 내장하고 있습니다.

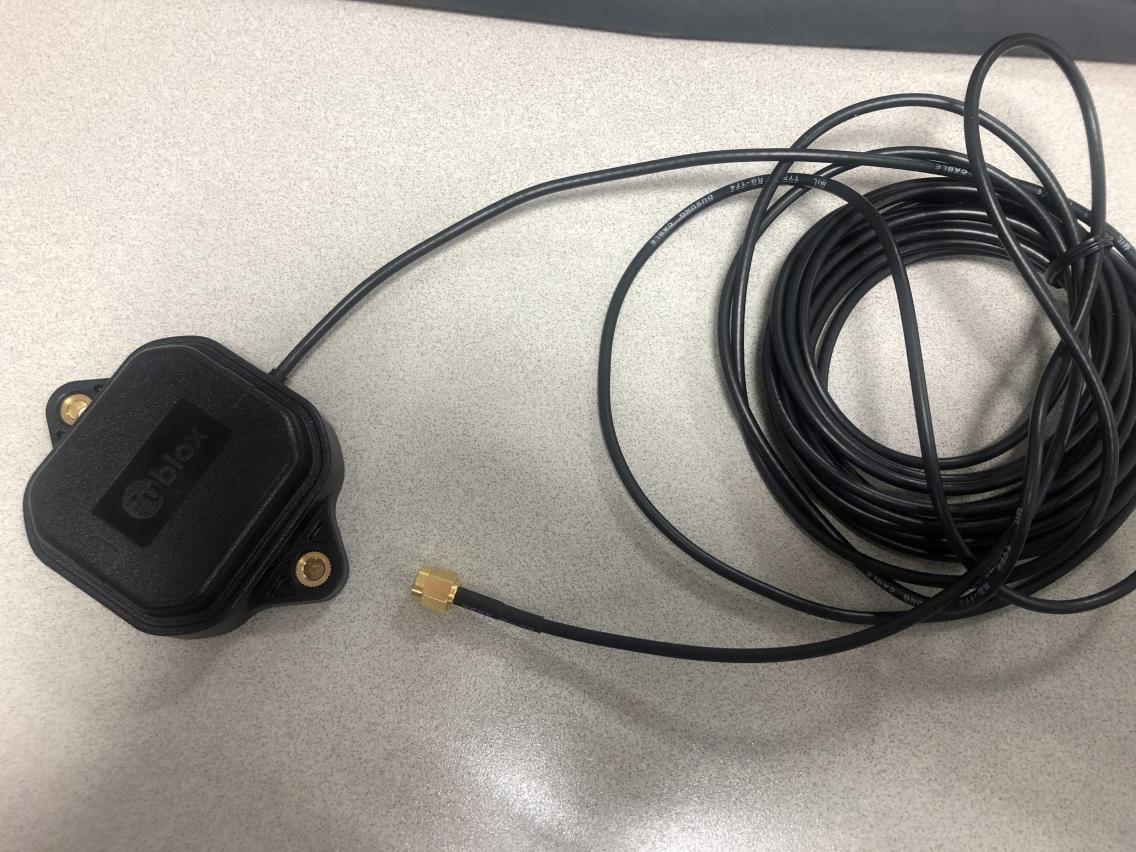

GNSS Ant.

 GNSS Ant.는 위 사진과 같습니다. 아모텍에서 제작한 멀티밴드가 지원 가능한 GNSS Ant.입니다. 그래서 그런지 Ant. 꽤 무거운 편입니다.

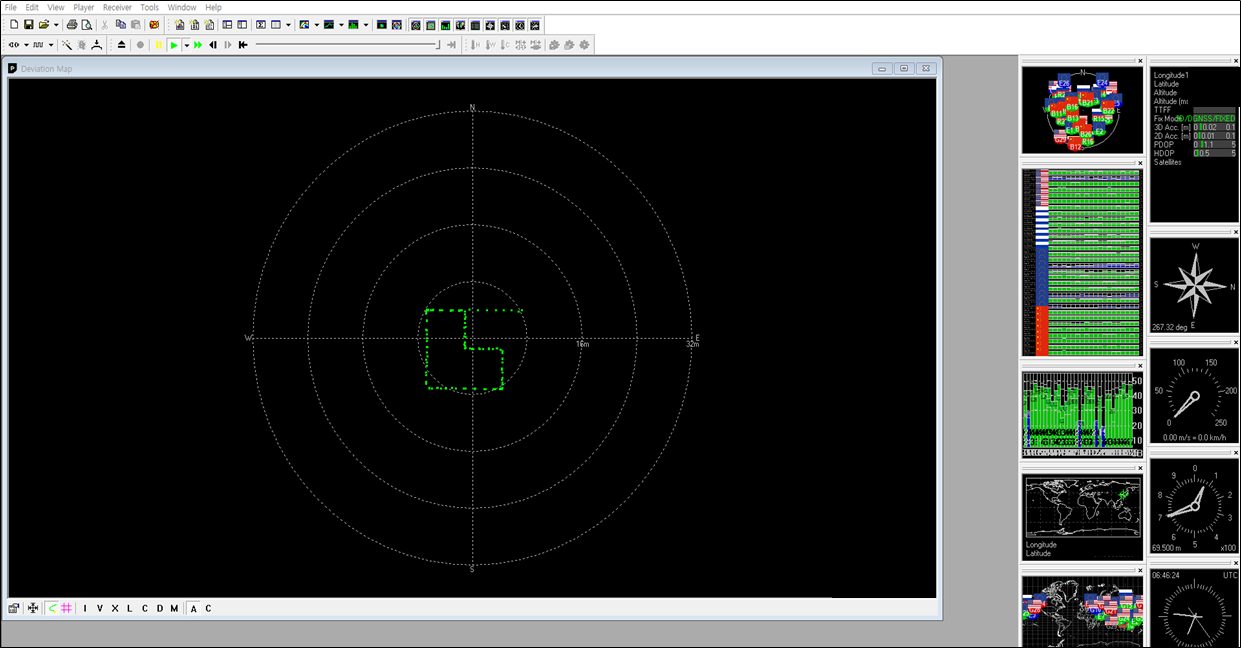

u-center를 이용한 C099-F9P 애플리케이션 보드 실험

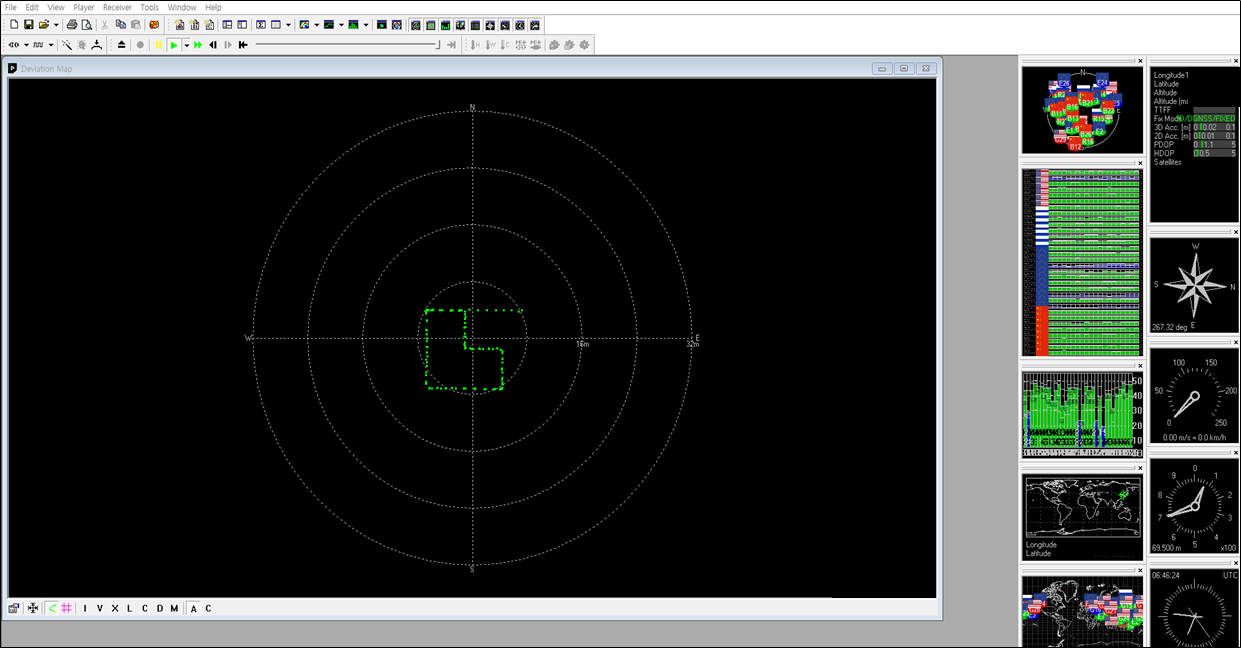

 위 그림은 u-center를 통해 위치 측위 실험(이동)을 한 결과 하면입니다. u-center 사용법을 보시려면 아래 포스팅을 참고 하사기 바랍니다.

bobchul.tistory.com/36?category=810311

[ublox] u-center 다운로드 및 사용법



---

"The C099-F9P application board allows efficient evaluation of ZED-F9P, the u-blox F9 high precision positioning module. The ZED-F9P GNSS module provides multi-band GNSS and comes with built-in RTK technology providing centimeter level accuracy to users. The C099-F9P application board integrates the ZED-F9P module and includes an ODIN-W2 short range module for connectivity options." (참고: 099-F9P Application Board Product Summary)

---

Reference

1. ublox, ZED-F9P module Product Summary

2. ublox, C099-F9P User guide

3. ublox, C099-F9P Application Board Product Summary
